合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 聚氧乙烯鏈長度調控非離子Gemini表面活性劑的表面張力、接觸角（四）
> 棕櫚酸酯淀粉糊液理化性質及替代洗衣粉配方中的LAS去污系數研究（二）
> 一種可降解、抑制泡沫再生的消泡劑制備方法和應用
> 表面活性劑生物降解度測定方法種類及表面張力法的優勢——結果與分析、結論
> 利用溶液的張力，設計一種用于精密分區腐蝕又不接觸晶圓表面的隔離網筒
> 基于懸滴法測量硅油黏滯液體的表面張力系數——實驗原理
> 三元復合體系的界面擴張黏彈性對水驅后殘余油的乳化作用——結論
> Gemini表面活性劑的結構、表面張力測定綜合實驗
> 界面張力作用下?泥質鉆渣泥化黏附機理分析
> 溴化鋰水溶液微觀特性的分子動力學研究
推薦新聞Info
-
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（三）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（二）
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果（一）
> 不同溫度下純有機物液體表面張力估算方法及關聯方程（二）
> 不同溫度下純有機物液體表面張力估算方法及關聯方程（一）
> ?工藝因素對植物纖維活性發泡材料表面張力的影響
> 印刷掉墨現象：真空噴鋁轉移紙儲存時間與涂層表面張力、結合牢度關聯性研究（三）
> 印刷掉墨現象：真空噴鋁轉移紙儲存時間與涂層表面張力、結合牢度關聯性研究（二）
> 印刷掉墨現象：真空噴鋁轉移紙儲存時間與涂層表面張力、結合牢度關聯性研究（一）
> 煤體潤濕性與水溶液表面張力關系的實驗分析【下】
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——實驗程序
來源：上海謂載 瀏覽 1938 次 發布時間:2021-10-11
二、實驗程序
2.1 蓖麻油和棉籽油成分分析
天然植物油是各種甘油三酯的混合物。 在這項研究中，他們 使用 Agilent Technologies 700GC/MS-7890A GC 系統分析組成。 以甲醇為溶劑，制備甲基化蓖麻油和甲基化棉籽油 直接引入 GC-MS。 通過使用 MS 搜索識別每個峰 NIST 圖書館數據庫上的系統。
結果見表1。從表1可以看出，蓖麻油含有 蓖麻醇酸酯含量更高（90.49%），最突出的成分 棉籽油的主要成分是亞油酸酯 (47.34 %)，其次是棕櫚酸酯 (31.60 %) 和 油酸酯（13.88%）。 所以蓖麻油和棉籽油的平均分子質量 分別為 926 和 854。

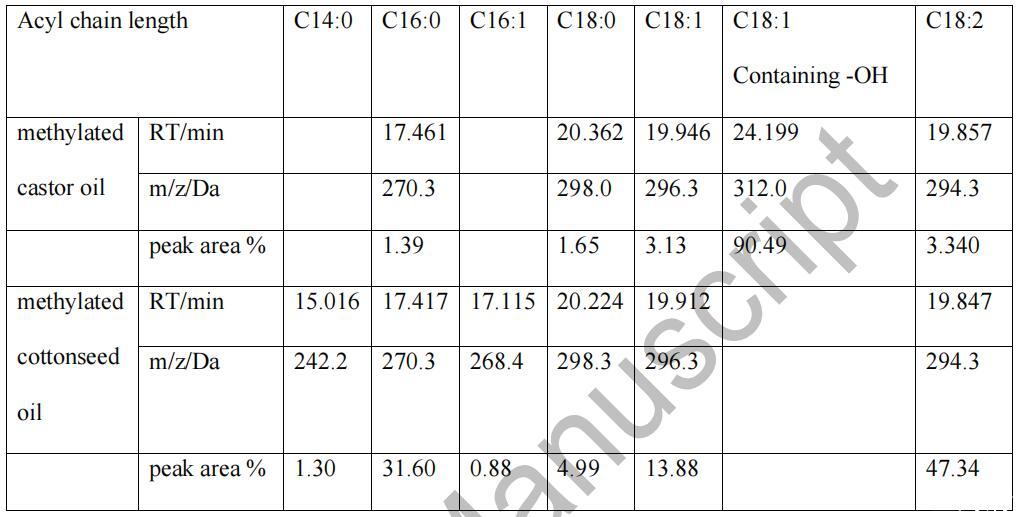

表1 甲基化蓖麻油和棉籽油中的物質及含量
2.2 蓖麻油酰胺和棉籽油酰胺的合成
0.05 mol 蓖麻油（或棉籽油）、0.025 mol NaOH 和 20 mL 甲苯 加入裝有攪拌器和冷凝器的 250 mL 三頸燒瓶中。 在攪拌的同時，在40℃下滴加0.25mol N,N-二甲氨基乙胺。 然后，將反應混合物在100℃下攪拌并加熱8小時。 淡淡的黃色繩子 減壓下旋轉蒸發除去甲苯后得固體 壓力。 蓖麻油酰胺和棉籽油酰胺的產率為88.68%， 分別為 86.83%。
2.3 蓖麻油酰胺氧化胺和棉籽油酰胺胺的合成 氧化物
在 250 毫升三頸圓底燒瓶中，0.027 摩爾天然蓖麻油酰胺（或 棉籽油酰胺）溶于 25 mL 水中。 然后 0.076 mol 27% (wt) H2O2 60℃下滴加微量無水檸檬酸三鈉作催化劑。 之后，將系統在 80 oC 下老化 3 小時。 [11] 粗產物經萃取 CHCl3/CH2Cl2和最終產品（膠體固體）經過溶劑 用旋轉蒸發儀減壓除去。 蓖麻油的屈服值 酰胺氧化胺和棉籽油酰胺氧化胺分別為60.87%和48.60%， 分別。
2.4 分析方法
質譜 (MS) 在 AB SCIEX 上以正離子模式進行 API3200LC/MS/MS 光譜儀。 紅外 (IR) 光譜是作為 KBr 顆粒獲得的 Nicolet islo 傅立葉變換 FT-IR 光譜儀。
在一定濃度范圍內測量表面活性劑水溶液的表面張力 10-7-10-1 mol/L 通過 Wilhelmy 板法，在 Kibron 上進行 Delta-8 在 25 oC。 表面張力是三次重復測量的平均值， 平衡表面張力可在 0.5 mN/m 內重現。
通過引水研究了化合物的乳化性能 方法。 40 毫升 0.1% 質量分數表面活性劑溶液和 40 毫升液體石蠟油 加入 100 mL 帶塞混合筒中。 蓋上塞子后，將攪拌筒上下用力搖晃5次，然后晾干 1 分鐘。 上述步驟重復5次。 分離 10 mL 水的時間 來自系統的記錄在第五次被用作衡量 乳化力。
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——摘要、介紹
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——實驗程序
