合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 水的表面張力現(xiàn)象及其應(yīng)用
> 鈦基量子點(diǎn)納米復(fù)合高性能解水鎖劑制備及表面張力測(cè)定
> 微流控器件結(jié)構(gòu)對(duì)水/水微囊形成過(guò)程、界面張力的影響規(guī)律（四）
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 一文了解什么是?馬蘭格尼效應(yīng)及其原理、現(xiàn)象和工程應(yīng)用
> 基于表面張力等分析油酸鈉體系下磁化處理對(duì)赤鐵礦和石英浮選分離效果的影響
> 表面張力對(duì)生物反應(yīng)器氣液傳質(zhì)強(qiáng)化的影響
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測(cè)試（三）
> 警惕！表面活性劑過(guò)期：被忽視的百萬(wàn)元研發(fā)損失風(fēng)險(xiǎn)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定（二）
推薦新聞Info
-
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測(cè)量系統(tǒng)實(shí)踐效果（三）
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測(cè)量系統(tǒng)實(shí)踐效果（二）
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測(cè)量系統(tǒng)實(shí)踐效果（一）
> 不同溫度下純有機(jī)物液體表面張力估算方法及關(guān)聯(lián)方程（二）
> 不同溫度下純有機(jī)物液體表面張力估算方法及關(guān)聯(lián)方程（一）
> ?工藝因素對(duì)植物纖維活性發(fā)泡材料表面張力的影響
> 印刷掉墨現(xiàn)象：真空噴鋁轉(zhuǎn)移紙儲(chǔ)存時(shí)間與涂層表面張力、結(jié)合牢度關(guān)聯(lián)性研究（三）
> 印刷掉墨現(xiàn)象：真空噴鋁轉(zhuǎn)移紙儲(chǔ)存時(shí)間與涂層表面張力、結(jié)合牢度關(guān)聯(lián)性研究（二）
> 印刷掉墨現(xiàn)象：真空噴鋁轉(zhuǎn)移紙儲(chǔ)存時(shí)間與涂層表面張力、結(jié)合牢度關(guān)聯(lián)性研究（一）
> 煤體潤(rùn)濕性與水溶液表面張力關(guān)系的實(shí)驗(yàn)分析【下】

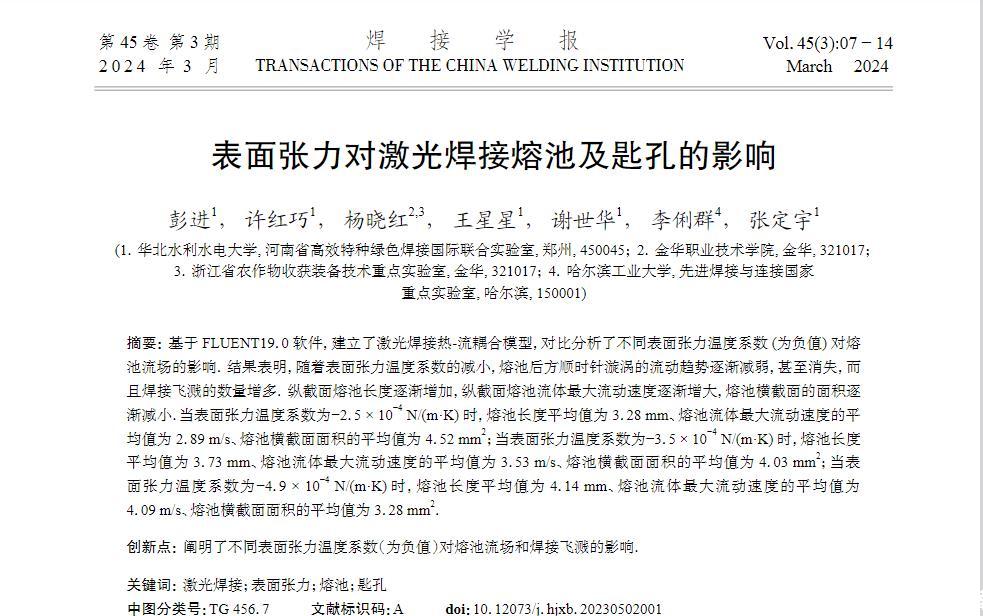

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來(lái)源：焊接學(xué)報(bào) 瀏覽 948 次 發(fā)布時(shí)間:2024-08-07
基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針?shù)鰷u的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
